Optik Rabitə Encapsulasion Shell Qızıl barmaq

Optik Rabitə Encapsulasion Shell Qızıl barmaq

Get Latest Price

Ödəniş növü:	T/T,Paypal
Incoterm:	FOB
Min. Sifariş:	50 Piece/Pieces
Nəqliyyat:	Ocean,Land,Air,Express
Port:	Shanghai

İndi əlaqə saxlayın

Məhsul Təsviri

Məhsul xüsusiyyətləri

Qablaşdırma və Çatdırılma

Məhsul Təsviri

Other information

Məhsul xüsusiyyətləri

Model nömrəsi: OEP166

Marka: Xil

Place Of Origin: China

Qablaşdırma və Çatdırılma

Satış vahidləri

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Məhsul Təsviri

Qızıl barmaq kənarındakı bağlayıcılarla xüsusi keramika substratları

Məhsulun icmalı

İnteqrasiya edilmiş "Qızıl barmaq" kənar bağlayıcıları olan xüsusi keramika substratları ilə modul dizaynınızı inqilab edin. Bu yenilikçi həll bir kart-kənar bir interfeysin sadəliyi ilə bir keramika bazasının üstün istilik və elektrik xüsusiyyətlərini birləşdirir, tel bağları və ya lövhə səviyyəli bağlantı üçün qurğuşun çərçivələrinə ehtiyacını aradan qaldırır. Substratın kənarını metallaşdırmaqla (Castelation), möhkəm, etibarlı və misilsiz yüksək tezlikli performans təklif edən birbaşa səthə quraşdırılmış bir əlaqə yaradırıq. Bu texnologiya, miniatürləşmə və sonrakı nəsil optik və rf modullarının performansının artırılması üçün əsas imkandır.

Texniki xüsusiyyətlər

Parameter	Specification
Substrate Materials	High-Purity Alumina (99.6% $Al_2O_3$), Aluminum Nitride (AlN)
Metallization System	Ti/Pt/Au (Titanium/Platinum/Gold) for superior adhesion and bondability
Gold Finger Pitch	Fully customizable (e.g., 1.0mm, 0.8mm, 0.5mm)
Surface Line/Space	As fine as 15µm / 15µm
Substrate Thickness	0.15mm to 2.0mm (typical)
Edge Metallization	Continuous wrap-around gold plating for reliable solder fillets
Integrated Options	Embedded TaN resistors, pre-deposited AuSn solder pads

Məhsul şəkilləri

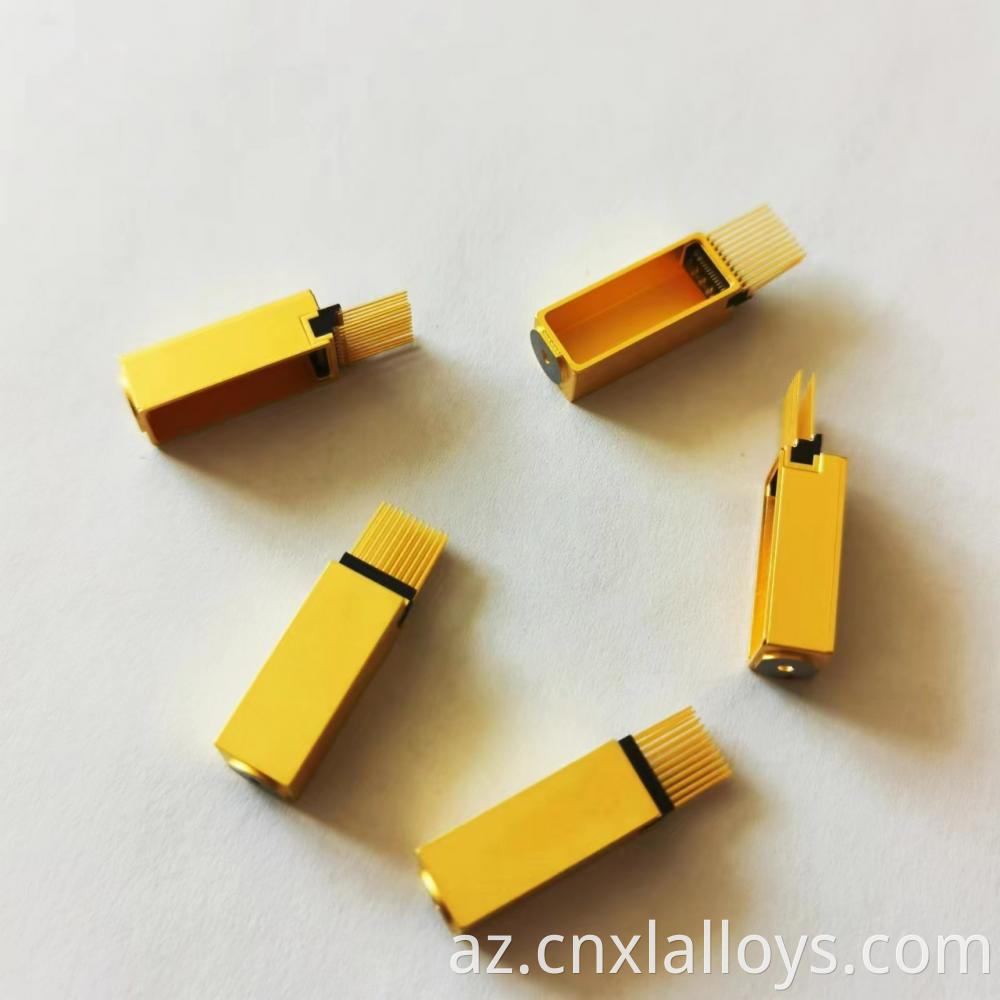

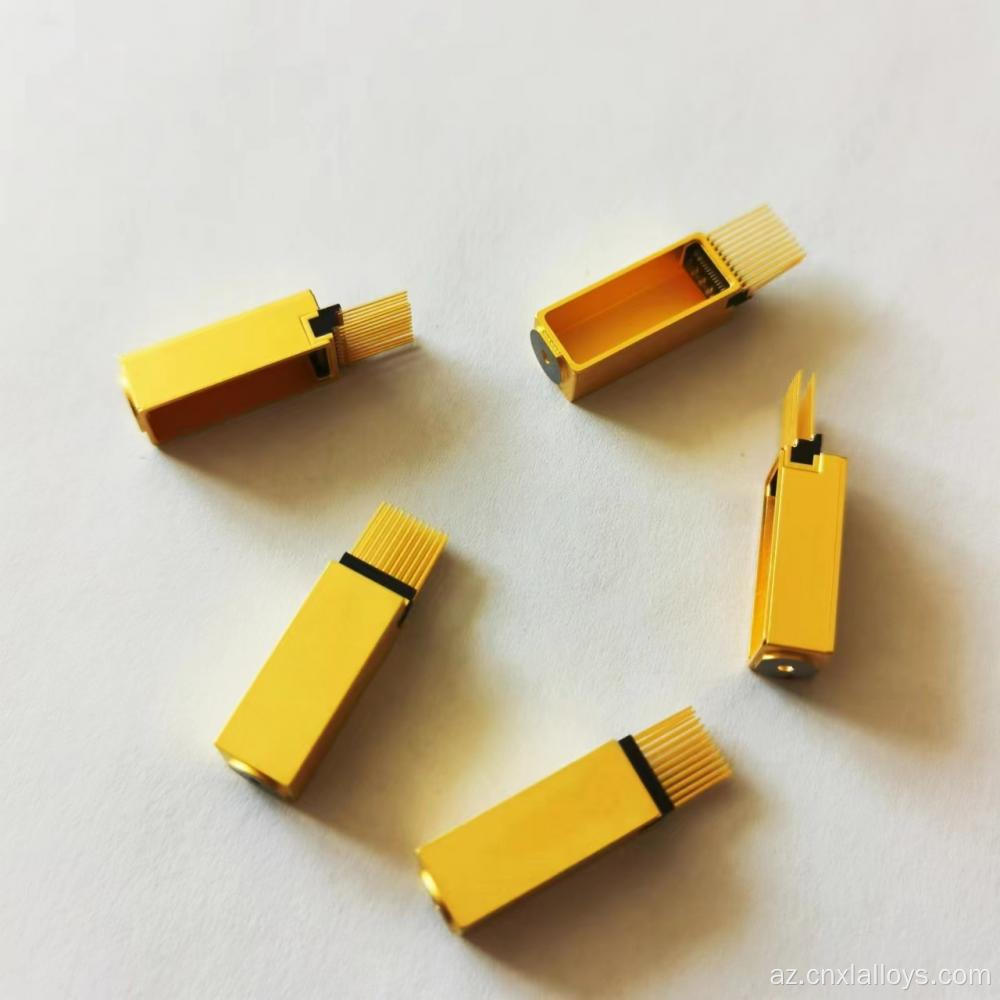

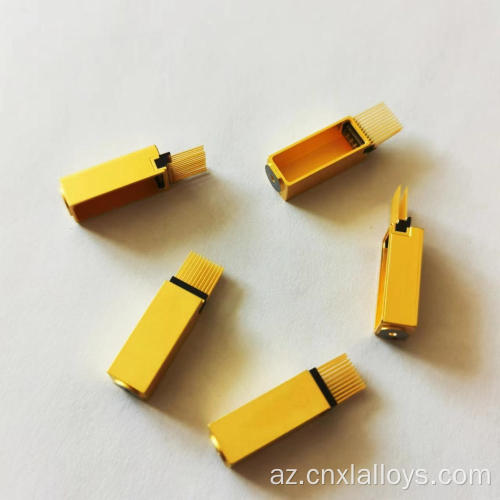

A custom ceramic substrate with gold finger edge connectors for direct SMT mounting

Xüsusiyyətlər və üstünlüklər

Birbaşa səthi-dağ inteqrasiyası: Qızıl barmaq dizaynı bütün alt məclisin standart bir komponent kimi əsas PCB-yə birbaşa lehiklənməsinə imkan verir.
İstisna edilmiş RF performansı: Tel bağlarını aradan qaldıraraq, bu dizayn siqnal yolunu kəskin şəkildə qısaldır, inuckans və yüksək tezliklərdə performansın yaxşılaşdırılması.
Genişləndirilmiş Termal Yolu: Seramik substrat, çipdən birbaşa əsas PCB-nin istilik təyyarələrinə aparılması üçün istilik üçün əla bir yol təqdim edir.
Dizayn rahatlığı: İnkişaf etmiş lazer emal və metallaşdırma proseslərimiz mürəkkəb substrat formaları və bağlayıcı konfiqurasiyasına imkan verir, standart elektron paketlərin məhdudiyyətlərindən azad edir.
Yüksək etibarlılıq qarşılıqlı əlaqəsi: Sağlam, birləşdirilə bilən kənar bağlantısı, xüsusən də yüksək titrəmə mühitində ənənəvi tel bağlamasından daha davamlı və etibarlıdır.

Tətbiq ssenariləri

Bu qabaqcıl interconnect texnologiyası üçün idealdır:

Qapaqlı optik ötürücü komponentləri (tosa / rosa)
5g və simsiz rabitə üçün RF ön modulları
Avtomobil və sənaye istifadəsi üçün kompakt radar modulları
İdarəetmə səviyyəli optik əlaqə
Yüksək sıxlıqlı sensor serialları

Müştərilər üçün faydalar

Məclis mürəkkəbliyini azaldın: İstehsal prosesinizdə bahalı və vaxt aparan tel bağlama addımını aradan qaldırın.
Məhsulunuzun ölçüsünü büzün: Paket-az dizayn, daha kiçik və aşağı profilli son məhsul üçün imkan verir.
Elektrik performansını artırın: yüksək sürətli siqnallarınız üçün daha aşağı giriş itkisinə və daha yaxşı maneə əldə edin.
İstilik effektivliyini artırın: Aktiv cihazlarınızdan daha birbaşa və səmərəli istilik yolu yaradın.

FAQ (tez-tez verilən suallar)

S1: Substratın kənarındakı metalizasiya nə qədər davamlıdır?

A1: Yan metallaşdırma prosesimiz yüksək möhkəmdir. Çox qatlı bir ti / pt / au yığını, keramikaya və çox əks-sönük dövrləri və sərt əməliyyat mühitlərinə tab gətirə biləcək davamlı, daha çoxlu bir səthə əla yapışma təmin edən bir çox qatlı Ti / PT / AU yığını istifadə edirik.

Q2: Bu substratlarda dəliklər və ya vias yarada bilərsiniz?

A2: Tamamilə. Üst səthdən altındakı və ya çox qatlı dizaynda olan şaquli siqnal əlaqələrini təmin etmək üçün tam metallaşdırıla bilən lazer qazılmış delikləri daxil edə bilərik.

Q3: Xüsusi bir qızıl barmaq substratı üçün dizayn prosesi nədir?

A3: Proses adətən dizayn konsepsiyası və ya layout faylınızdan (məsələn, DXF) ilə başlayır. Mühəndislərimiz istehsal qabiliyyəti (DFM) dizaynını nəzərdən keçirəcək, rəy bildirəcək və spesifikasiyaların yekunlaşdırılması üçün sizinlə işləyəcəklər. Dizayn təsdiqləndikdən sonra prototiping və sonra tam miqyaslı istehsal üçün hərəkət edirik.
