İnteqrasiya edilmiş sxemlər üçün LCC28 paketləri

CQFP: İnteqrasiya edilmiş sxemlər üçün yüksək etibarlılıq keramika dörd düz paket

Məhsulun icmalı

Keramika Quad Flat Paketi (CQFP), mənzil kompleksi, yüksək pin-sayma inteqrasiya edilmiş sxemlər üçün yüksək performanslı bir həlldir, məsələn, FPGA, ASICS və yüksək sürətli prosessorlar. Bu möhkəm paketdə çox qatlı bir keramika gövdəsi və uyğun "Gull-qanad" bütün dörd tərəfə, misilsiz qorunma və istilik sabitliyini təklif edən bir hermetik möhürlü bir örtük təmin edən bütün dörd tərəfə rəhbərlik edir. Keramika IC qablaşdırmasında bir premyer həlli olaraq, CQFP, etibarlılığın və performansın razılaşdırılmadığı aerokosmik, müdafiə, telekommunikasiya və sənaye sektorlarında missiya tənqidi tətbiqləri üçün qəti seçimdir.

Texniki xüsusiyyətlər

CQFP paketlərimiz ən yüksək keyfiyyət standartlarına uyğunlaşdırılır və xüsusi tələblərinizə uyğunlaşdırıla bilər.

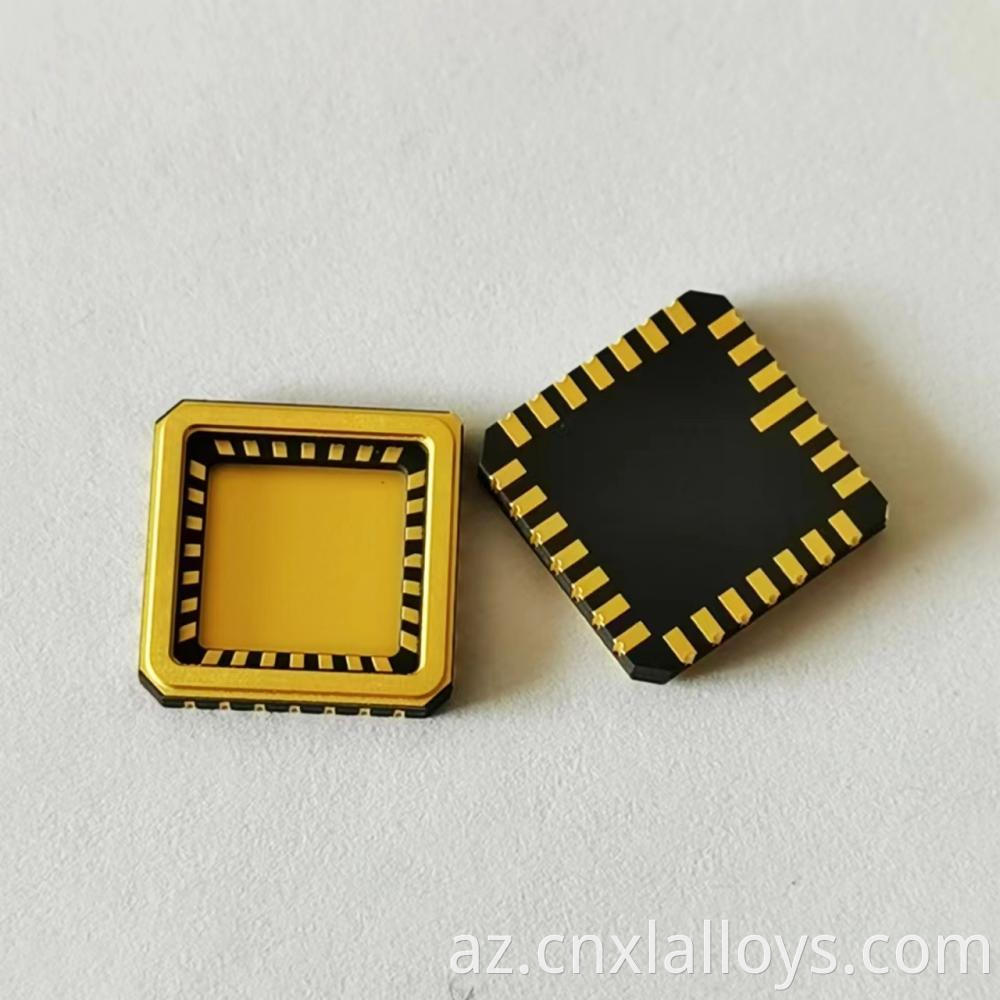

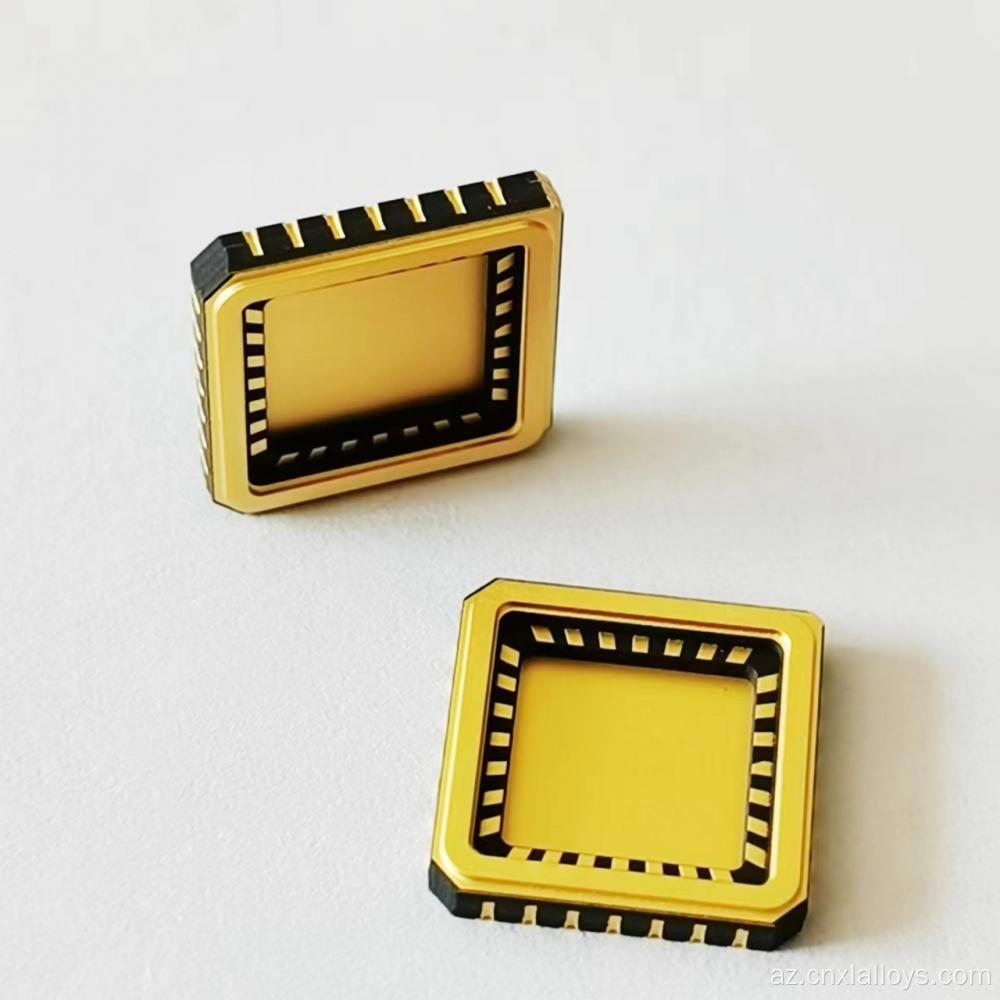

Məhsul şəkilləri

Məhsul xüsusiyyətləri və üstünlükləri

Barışıqsız hermetik etibarlılıq

CQFP-nin əsas üstünlüyü onun əsl hermetik möhürüdür. Bu, elektron çatışmazlığın əsas səbəbləri olan nəm, rütubət və atmosfer çirkləndiricilərindən həssas inteqrasiya olunmuş dövranı təcrid edir. Bu, on illərdir sabit, uzunmüddətli performans təmin edir.

Üst Termal İdarəetmə

Alüminiina keramika orqanı plastik paketlərdən daha çox istilik keçiriciliyinə malikdir. Yüksək güclü ICS üçün, bir metal istilik lavabo bir şəkildə paket bazasına birləşdirə bilərik, PCB-yə səmərəli istilik yolu təmin edir və həddindən artıq istiləşmə səbəbindən performans pozuntusunun qarşısını alır.

Sağlam lehim birgə bütövlüyü

Uyğun olan "Gull-Caning" liderləri, keramika paketi və PCB arasındakı CTE uyğunsuzluğundan baş verən termo-mexaniki stressi udmaq üçün hazırlanmışdır. Bu, lehimli birgə yorğunluq və çatlama, minlərlə temperatur dövrü ilə etibarlı bir əlaqəni təmin edir.

Əla elektrik performansı

Çox qatlı keramika quruluşu, daxili yerüstü təyyarələrin və yüksək sürətli rəqəmsal və RF tətbiqləri üçün əla siqnal bütövlüyü və EMI qoruyucuları təmin edən daxili yerüstü təyyarələrin inteqrasiyasına və idarəolunan emissiyaların inteqrasiyasına imkan verir.

Necə toplaşmaq olar: 5 addımlı bir bələdçi

1. PCB Ayaq izi dizaynı: Paket Data Heetə uyğun olaraq, optimal lehimli fileto üçün düzgün pad ölçülərini təmin etmək üçün PCB torpaq nümunəsini dizayn edin.
2. Lehim pastası tətbiqi: Lehim pastalarına bərabər pastanı bərabər pastası tətbiq etmək üçün yüksək keyfiyyətli bir trafaretdən istifadə edin.
3. Avtomatlaşdırılmış yerləşdirmə: CQFP-ni lehim pastasına dəqiq bir şəkildə yerinə yetirmək üçün standart seçmə və yerləşdirin.
4. DİQQƏT DİQQƏT: Güclü, etibarlı lehim əlaqələri yaratmaq üçün diqqətlə idarə olunan bir temperatur profilindən istifadə edərək montajı əks etdirin.
5. Yoxlama: Qurğuşun hizalanmasını və lehimli birgə keyfiyyəti yoxlamaq üçün avtomatlaşdırılmış optik yoxlamadan (AOI) istifadə edin.

Tətbiq ssenariləri

CQFP ən tələbkar elektron sistemlərin etibarlı bir həllidir:

• Aerokosmik və Müdafiə: FPGAS, ASICS və Avionika, radar və peyk rabitə sistemlərində prosessorlar.
• Telekommunikasiya: Baza stansiyalarında və optik şəbəkə avadanlıqlarında yüksək tezlikli rit və siqnal prosessorları.
• Sənaye avtomatlaşdırılması: Robototexnika və zavod idarəetmə sistemlərində yüksək performanslı DSP və nəzarət ICS.
• Tibbi elektronika: Yüksək etibarlılığı tələb edən tibbi görüntüləmə (MHİ, CT) və diaqnostik avadanlıqlar üçün prosessorlar.

İşiniz üçün faydalar

• Məhsulun ömrünü artırın: uzunömürlülük üçün nəzərdə tutulmuş bir hermetik paketdən istifadə edərək sahə çatışmazlıqlarını və zəmanət xərclərini kəskin şəkildə azaldın.
• Hər hansı bir mühitdə işləyin: Ekstremal temperatur, rütubətə və vibrasiyaya etibar edə biləcək məhsullar tikdirin.
• Pik performansını aktivləşdirin: Yüksək performanslı ICS-in üstün istilik və elektrik idarəetməsi ilə tam potensiallarında işləməsinə icazə verin.
• Marka nüfuzunu artırın: Yüksək keyfiyyətli keramika paketlərindən istifadə bir mükafat, yaxşı hazırlanmış məhsulun aydın bir siqnalıdır.

Özelleştirmə seçimləri

Xüsusi elektron paketlər yaratmaqda mütəxəssisik. Özelleştirme imkanlarımıza aşağıdakılar daxildir:

• Xüsusi qurğuşun sayğacları, meydançaları və bədən ölçüləri.
• WCU kimi CTE uyğunlaşdırılmış materiallardan hazırlanmış inteqrasiya edilmiş istilik yuvaları.
• Xüsusi daxili marşrutlaşdırma, yer / güc təyyarələri və empedane nəzarəti.
• Optik sensor tətbiqləri üçün xüsusi pəncərə qapaqları.

FAQ (tez-tez verilən suallar)
