Xüsusi yüksək güclü lazer yuvaları istehsalı

Xüsusi yüksək güclü lazer yuvaları istehsalı

Get Latest Price

Ödəniş növü:	T/T,Paypal
Incoterm:	FOB
Min. Sifariş:	50 Piece/Pieces
Nəqliyyat:	Ocean,Land,Air,Express
Port:	Shanghai

İndi əlaqə saxlayın

Məhsul Təsviri

Məhsul xüsusiyyətləri

Qablaşdırma və Çatdırılma

Məhsul Təsviri

Other information

Məhsul xüsusiyyətləri

Model nömrəsi: QF051DB

Marka: Xil

Place Of Origin: China

Qablaşdırma və Çatdırılma

Satış vahidləri

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Məhsul Təsviri

Yüksək güclü lazer diodları üçün termal optimallaşdırılmış yuvalar

Məhsulun icmalı

Yüksək güclü lazer yuvalarımız yüksək güclü yarımkeçirici lazer diodlarını əhatə etmək və qorumaq üçün xüsusi hazırlanmış istilik idarəetmə həlləridir. Yüksək güclü lazer qablaşdırmasının bu inkişaf etmiş forması sənaye, tibbi və müdafiə tətbiqlərində istifadə olunan lazer sistemlərinin performansını, etibarlılığını və uzunömürlülüyünü təmin etmək üçün vacibdir. Yüksək keçiricilik materiallarını möhkəm keramika-metal inşası ilə birləşdirərək, bu yuvalar, optik komponentlər üçün sabit bir platforma, həssas lazer diodunu çirklənmədən qorumaq üçün ən səmərəli bir platforma və hermetik cəhətdən möhürlənmiş bir mühit üçün olduqca səmərəli bir yol təqdim edir. Yüksək elektrik cərəyanlarını idarə etmək və sıx istilik yüklərini idarə etmək üçün hazırlanmışdır, lazer cihazlarınızın pik potensialında işləməsinə imkan verən sıx istilik yüklərini idarə etmək üçün hazırlanmışdır.

Texniki xüsusiyyətlər

Parameter	Specification
Application	Single-chip and multi-chip high-power semiconductor lasers
Current Handling	10A to 60A
Base / Heat Spreader Materials	Tungsten Copper (WCu), Molybdenum Copper (MoCu), Oxygen-Free Copper (OFC)
Wall & Frame Material	Kovar (Fe-Ni-Co Alloy) for controlled thermal expansion
Lead Materials	Kovar, Copper-Cored Kovar, Zirconium Copper
Insulator Type	High-purity Alumina ($Al_2O_3$) Ceramic Feedthroughs
Plating Options	Electrolytic Nickel (Ni), Gold (Au), Selective Gold Plating
Hermeticity	Hermetic (< 1x10⁻⁹ Pa·m³/s) and non-hermetic options available
Optical Interface	Can be configured with a sapphire window or a fiber optic tube

Məhsul şəkilləri

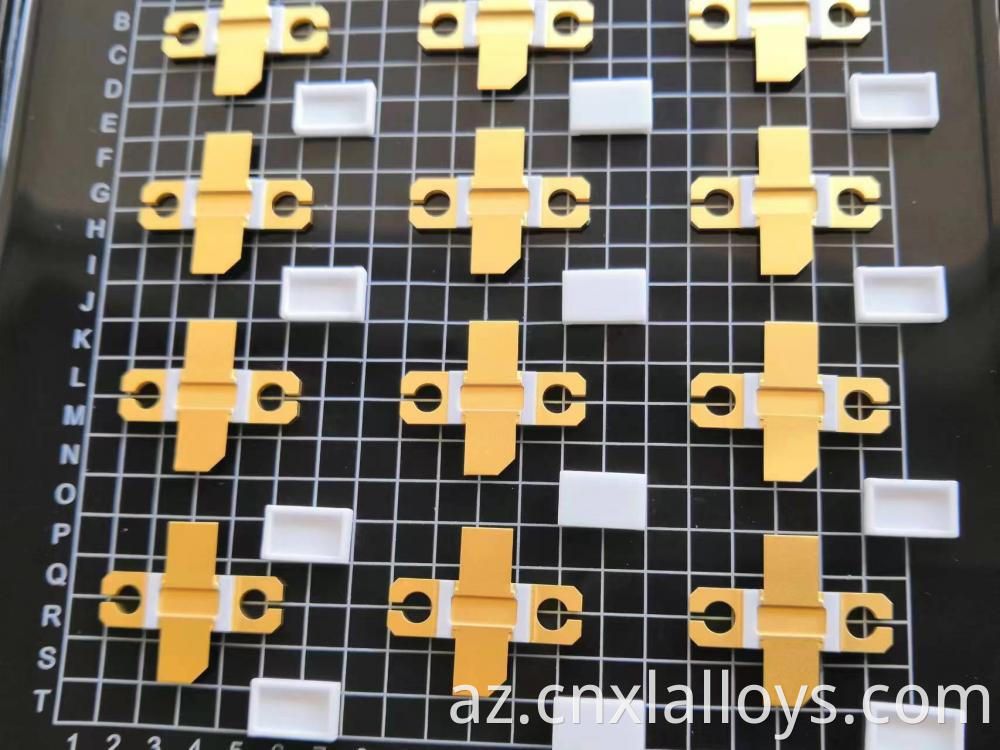

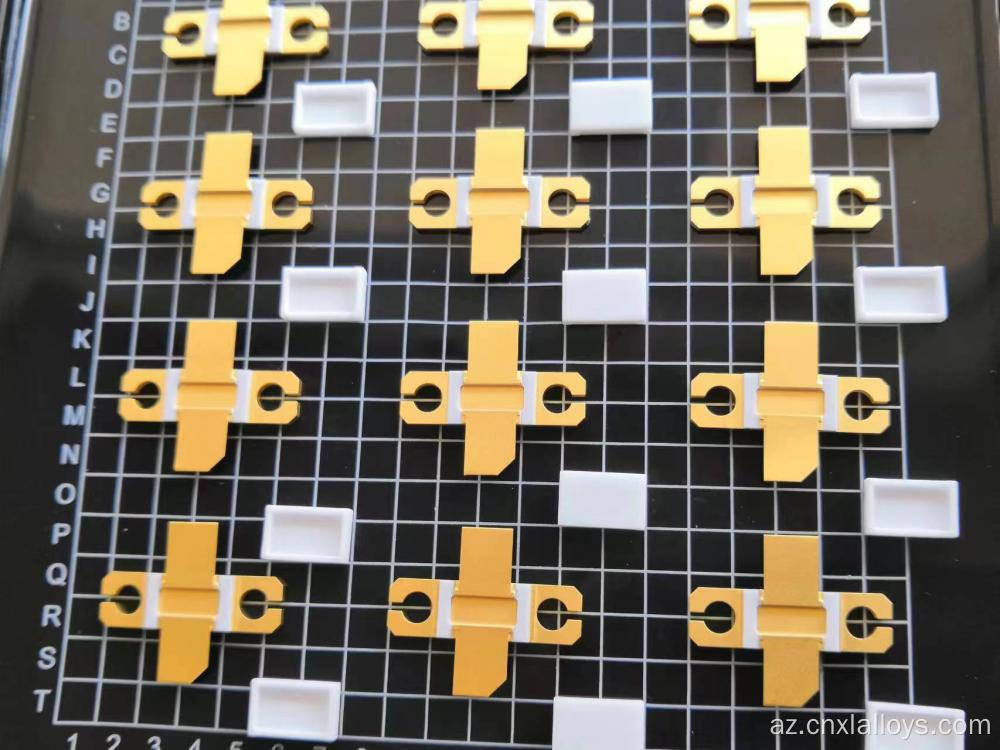

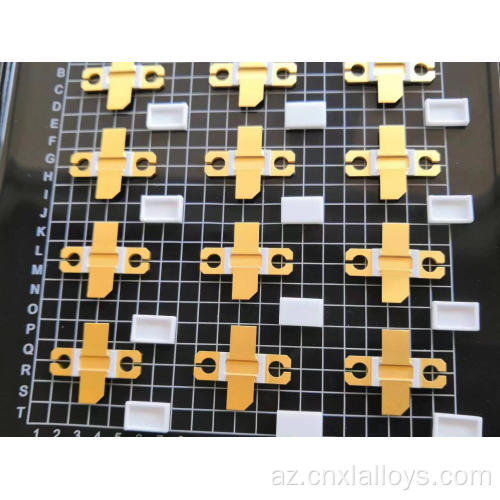

A thermally optimized package for high-power laser diode encapsulation

Xüsusiyyətlər və üstünlüklər

Superior Termal İdarəetmə: WCU kimi inkişaf etmiş kompozit əsas materialların istifadəsi (istilik keçiriciliyi: 200-220 w / m · K), əla istilik lavabo material platforması, sabit dalğa uzunluğunu və güc çıxışı saxlamaq üçün lazer Diode qovşağından səmərəli şəkildə çəkir. [1, 1]
Yüksək cari qabiliyyətli: Copper Coreed Kovar da daxil olmaqla, sağlam qurğuşun dizaynı, minimal elektrik itkisi ilə 60a qədər davamlı əməliyyat cərəyanlarını idarə etmək üçün mühəndisdir.
Hermetik qorunma: Hermetik cəhətdən möhürlənmiş paketlər, lazerin həssas fasilələrini nəm və çirkləndiricilərdən, pisləşdirilmənin əsas səbəbi və fəlakətli optik ziyan (COD), beləliklə uzun əməliyyat həyatını təmin edir.
CTE uyğunluğu: Əsas materiallar, istilik velosiped sürmə zamanı ölmək üçün mexaniki stressi azaltmaqla, yarımkeçirici materiallara yaxından uyğun istilik genişləndirilməsi (CTE) əmsalına diqqətlə seçilir.
Dizayn elastikliyi: Konfiqurasiya və inteqrasiya edilmiş soyutma, konfiqurasiya və inteqrasiya edilmiş soyutma, konkret tətbiqetmənin bir həll yolu yaratmaq üçün tam özelleştirilebilir dizayn təklif edirik.

Tətbiq ssenariləri

Yüksək güclü lazer yuvalarımız geniş inkişaf etmiş sistemlərdə kritik komponentlərdir:

Sənaye istehsalı: Lazer kəsmə, qaynaq, örtük və 3D çap (əlavə istehsal).
Tibbi və estetik: Cərrahi lazer, dermatoloji müalicə və diaqnostik cihaz.
Müdafiə və Aerokosmik: Lidan, aralığı tapan, hədəf təyinatı və yönəldilmiş enerji sistemləri.
Optik rabitə: Fiber gücləndiriciləri (EDFAS) üçün yüksək güclü nasos lazer modulları.

Müştərilər üçün faydalar

Lazer performansını artırın: Lazer Diodunuzun sabit, idarə olunan temperaturda işləməsini təmin edərək daha yüksək çıxış gücünə və daha yaxşı şüa keyfiyyətinə nail olun.
Məhsulun etibarlılığını artırın: Lazer sistemlərinizin ömrü və sahə etibarlılığını üstün istilik və ətraf mühitin qorunması təklif edən bir paketlə artırın.
Sistem inteqrasiyasını sadələşdirin: paketlərimiz, montaj prosesinizi və ümumi sistem istilik dizaynını asanlaşdıran möhkəm, əvvəlcədən hazırlanmış bir platforma təmin edir.
Vaxt-bazarı sürətləndirin: İnkişaf və ixtisas dövrlərinizi azaltmaq üçün sübut edilmiş dizaynlarımız və simulyasiya imkanlarımızdan istifadə edin.

FAQ (tez-tez verilən suallar)

S1: Təmiz bir mis (OFC) bazası üzərində bir volfram mis (WCU) bazasının üstünlüyü nədir?

A1: Saf oksigensiz mis (OFC) daha yüksək istilik keçiriciliyi olsa da, istilik genişləndirilməsi (CTE) əmsalı yüksəkdir və GAAS kimi yarımkeçirici materiallara uyğun gəlmir. WCU, çox yaxşı istilik keçiriciliyinin tarazlığı və lazerin öldüyünə qədər daha yaxın olan aşağı bir CTE-ni təklif edən bir kompozit materialdır. Bu, daha yüksək etibarlılığa səbəb olan, / söndürmə dövrlərində çipdə mexaniki stressi azaldır.

Q2: Paketə aktiv soyutmanı birləşdirə bilərsinizmi?

A2: Bəli. Ən ekstremal güc sıxlıqları üçün, inteqrasiya olunmuş oksigensiz mis mikrochannel radiatorları ilə paketləri dizayn edə və istehsal edə bilərik. Bu, istilik aradan qaldırılması üsulu olan və daha çox kompakt və güclü lazer sistem dizaynını təmin edən birbaşa maye soyutma üçün imkan verir.

Q3: paketləriniz beynəlxalq etibarlılıq standartlarına uyğundurmu?

A3: Bəli, elektronika qablaşdırma həllərimiz, ən tələbkar tətbiqetmələr üçün uyğun olmasını təmin etmək üçün Mil-STD-883, o cümlədən Mil-STD-883, o cümlədən Mil-STD-883, o cümlədən Mil-STD-883-ə çatmaq üçün hazırlanmış və istehsal edilmişdir.
